0551-65309579电力系统的飞速发展，尤其是智能变电站的大力建设，对高压电气设备的可靠性提出了更严格的要求。断路器是电力系统中的重要设备，其性能的可靠性在很大程度上取决于其机械操动系统的可靠性。早期，电力系统对电气设备的维修大多采用预防性维修，随着智能电网的提出，这种检修方式已经不能满足电力系统的发展需求，因此对断路器的机械特性进行在线监测是保证电力系统安全运行的重要措施。
断路器机械特性在线监测系统主要用于在线监测开关柜内断路器的机械动作性能，在不破坏原有结构的前提下，能够及时了解断路器的机械性能，当发生异常时能够及时维护，减少因断路器自身故障而引起的意外损失，为开关柜的状态检修提供依据。

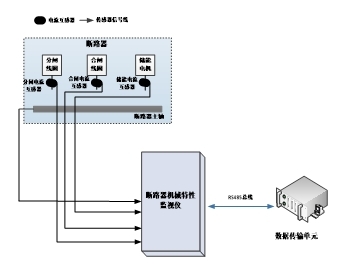

图1 系统结构示意图
Ø 记录断路器分/合闸过程中的分/合闸线圈电流、储能电机电流波形。
Ø 通过对电流波形的分析得到线圈的通断电时刻、电机通断电时刻等关键参量。
Ø 通过分合闸线圈电流曲线的全面对比分析，结合断路器正常运行参数值，对高压断路器运行的状态进行了实时的监测和评估，判断分合闸机构的磨损情况及衰化趋势；
Ø 通过对储能电机电流波形幅值变化及频率分析出储能传动结构的磨损情况及衰化趋势。
Ø 采用开合式传感器，体积小，重量轻，无须断开被测母线，可以很方便的对设备进行长期监测。
Ø 485总线、MODBUS-RTU通讯协议，方便数据对接。
采用嵌入式高性能处理器，在保证高速采样的同时，大幅降低了装置功耗。断路器机械特性监视仪通过485总线和MODBUS-RTU协议通讯。实物如下图所示。

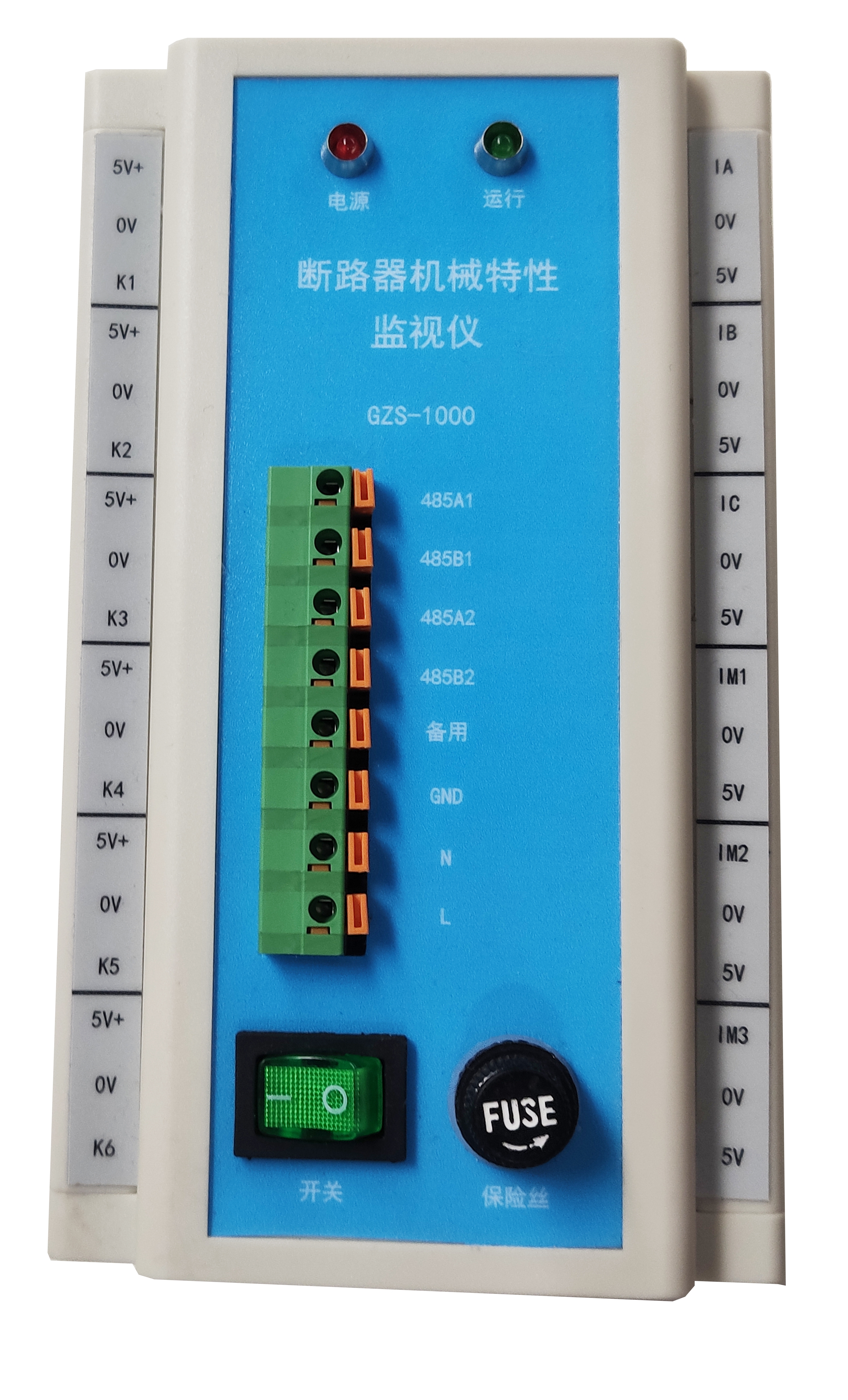

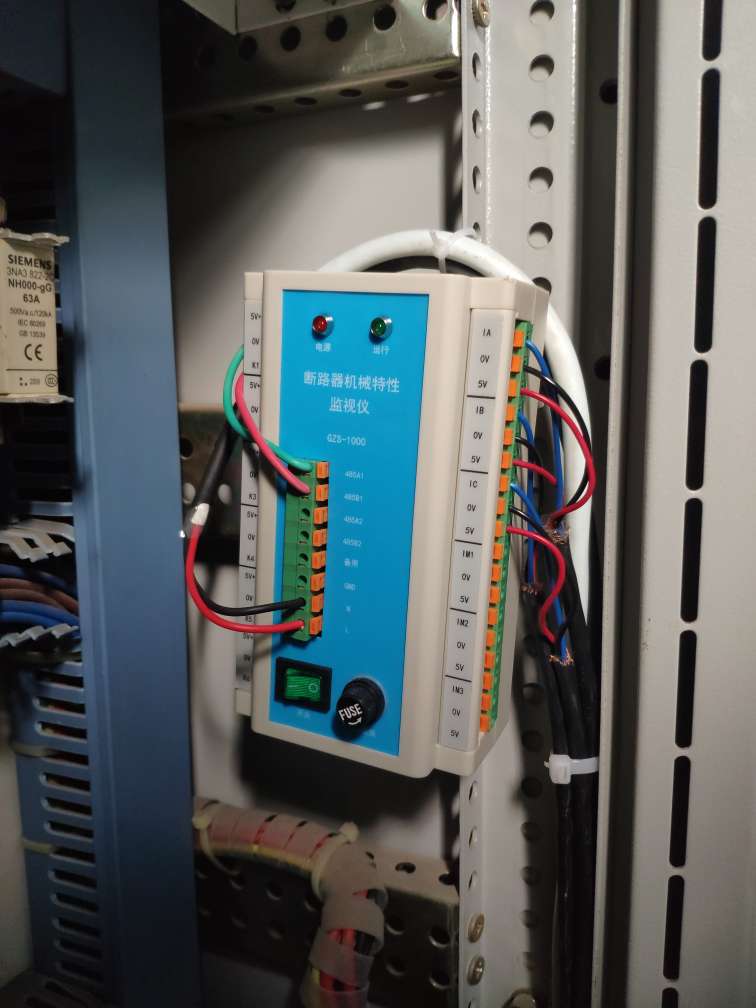

图2 断路器机械特性监视仪
性能指标：
|
序号 |
项目 |
指标 |
|
1 |
适用范围 |
高压配电柜、真空断路器 |
|
2 |
传感器类型 |
电流互感器 |
|
3 |
功能 |
6个通道均可配置成分闸电流、合闸电流、储能电流、母线互感器二次测等4种监测项目 |
|
4 |
灵敏度 |
10mA |
|
5 |
采集频带 |
0~10K |
|
6 |
采集模式 |
实时采集 |
|
7 |
波特率 |
9600/115200bps |
|
8 |
功耗 |
≦5W |
|
9 |
供电方式 |
DC110V |
|
10 |
通讯方式 |
RS485 |
|
11 |
通讯协议 |
MODBUS-RTU协议 |
|
12 |
尺寸 |
160mm*95mm*56mm |
|
13 |
安装位置 |
配电柜内 |
|
14 |
安装方式 |
C35导轨安装 |
电流互感器采用开口设计，可在不断开被测母线的情况下将传感器安装在任意理想的位置，方便施工，体积小，重量轻，测量范围宽。实物如下图所示。

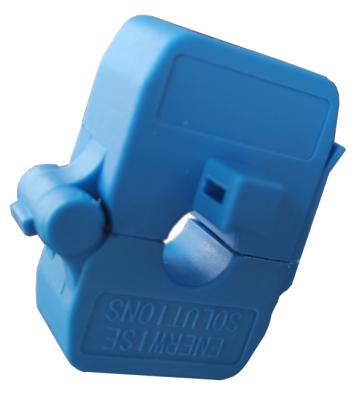

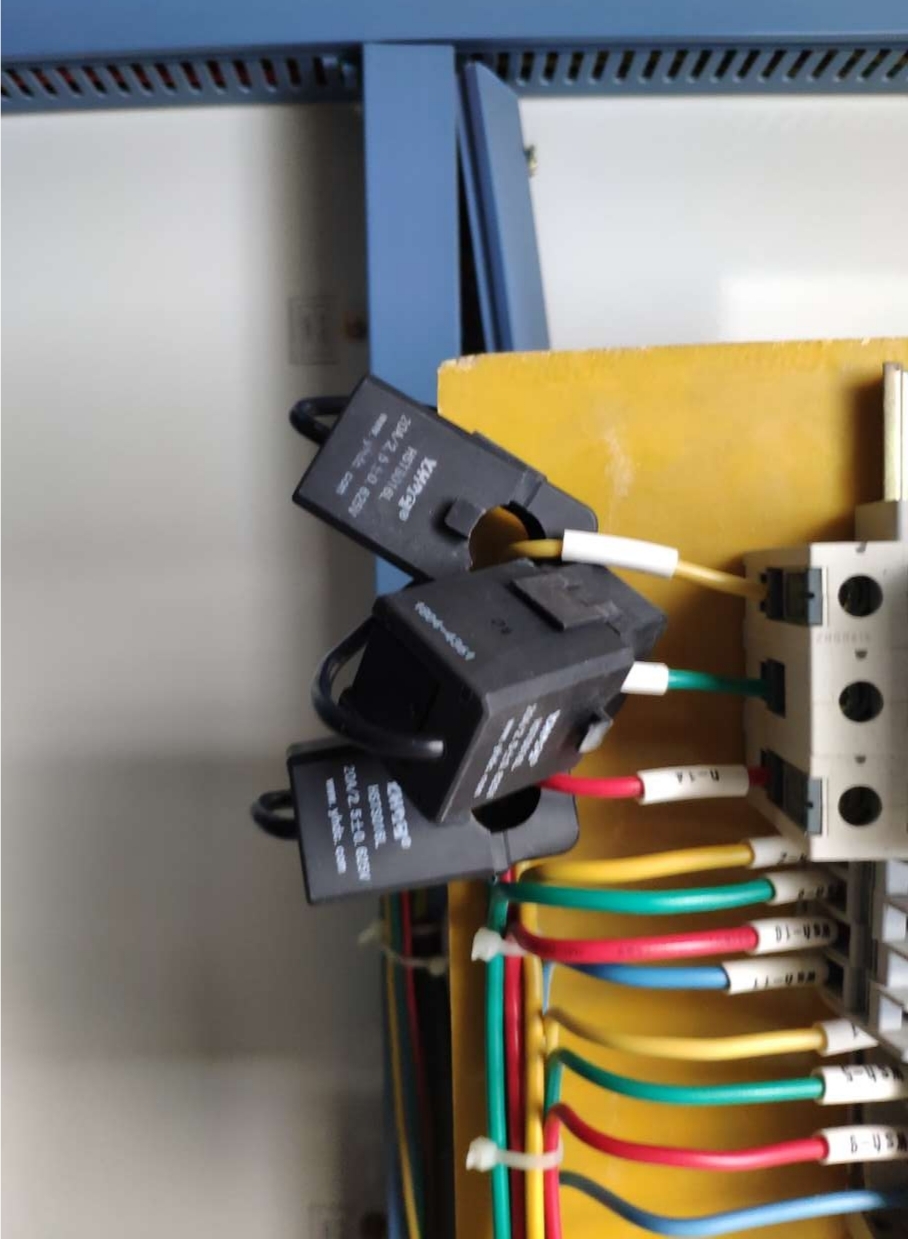

图3 电流互感器
性能指标：
|
序号 |
项目 |
指标 |
|
1 |
额定测量电流值（Adc） |
0～20A |
|
2 |
额定输出电压（Adc） |
2.5±1V |
|
3 |
精度（Ta=+25℃） |
1% |
|
4 |
线性度误差 |
0.5% |
|
5 |
电源电压 |
Pn（±5%） |
|
6 |
零点失调电压（Ta=+25℃） |
2.50±25mV |
|
7 |
响应时间 |
≦1mS |
|
8 |
频率范围 |
DC～2.2kHz |
|
9 |
耗电 |
10mA |
|
10 |
工频耐压（50HZ，1min） |
2.5KV |
|
11 |
绝缘电阻 |
大于500MΩ@DC500V |
|
12 |
安装位置 |
安装于断路器分合闸电磁铁控制电源线上，接线端子朝向断路器分合闸电磁铁正极方向安装 |
|
13 |
安装方式 |
开合式卡装 |
在RS485通信网络中一般采用的是主从通信方式，即一个主机带多个从机。在使用RS485接口时，对于特定的传输线路，从RS485接口到负载其数据信号传输所允许的最大电缆长度与信号传输的波特率成反比，这个长度数据主要是受信号失真及噪声等因素所影响。
图4 配置参数界面（参考）

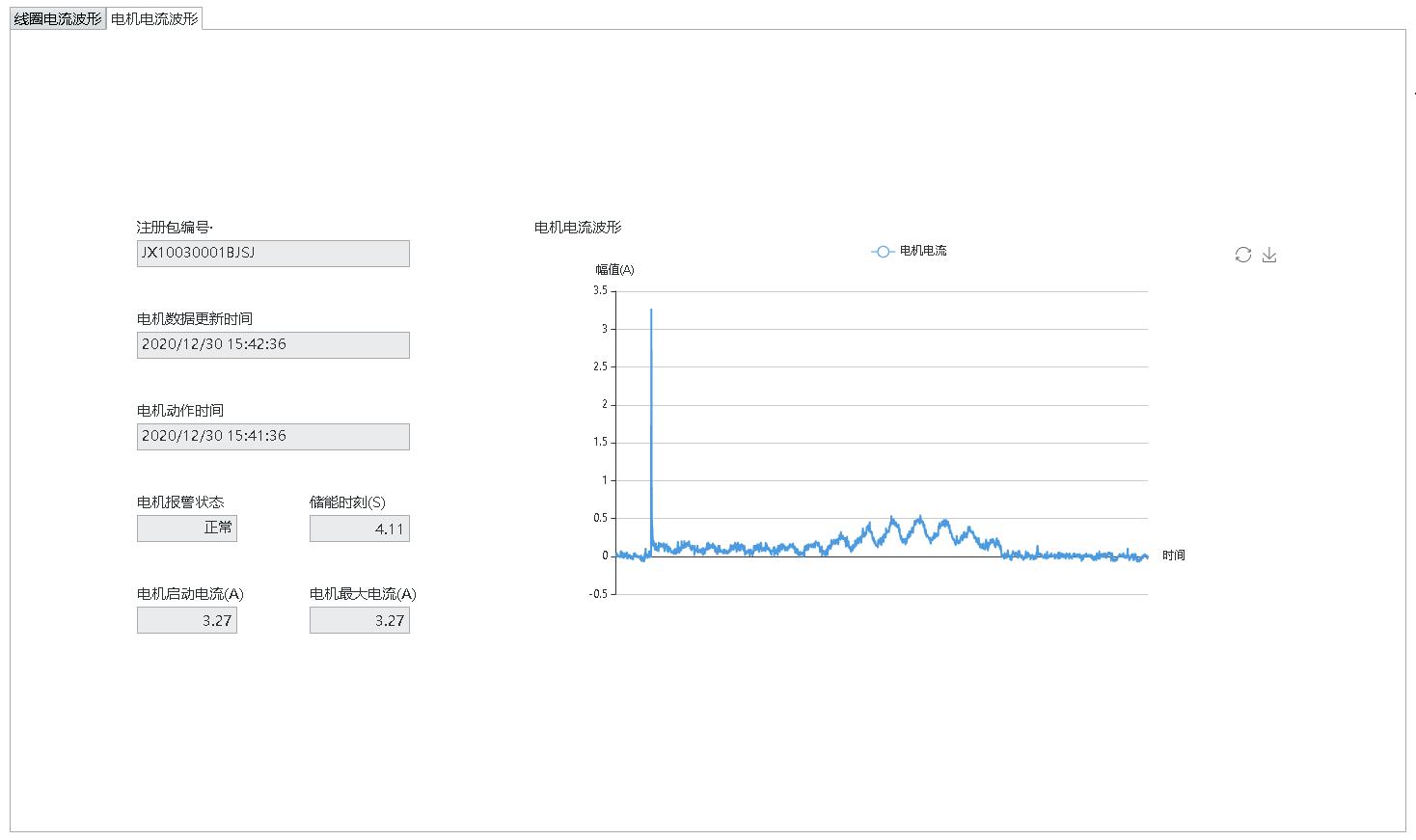

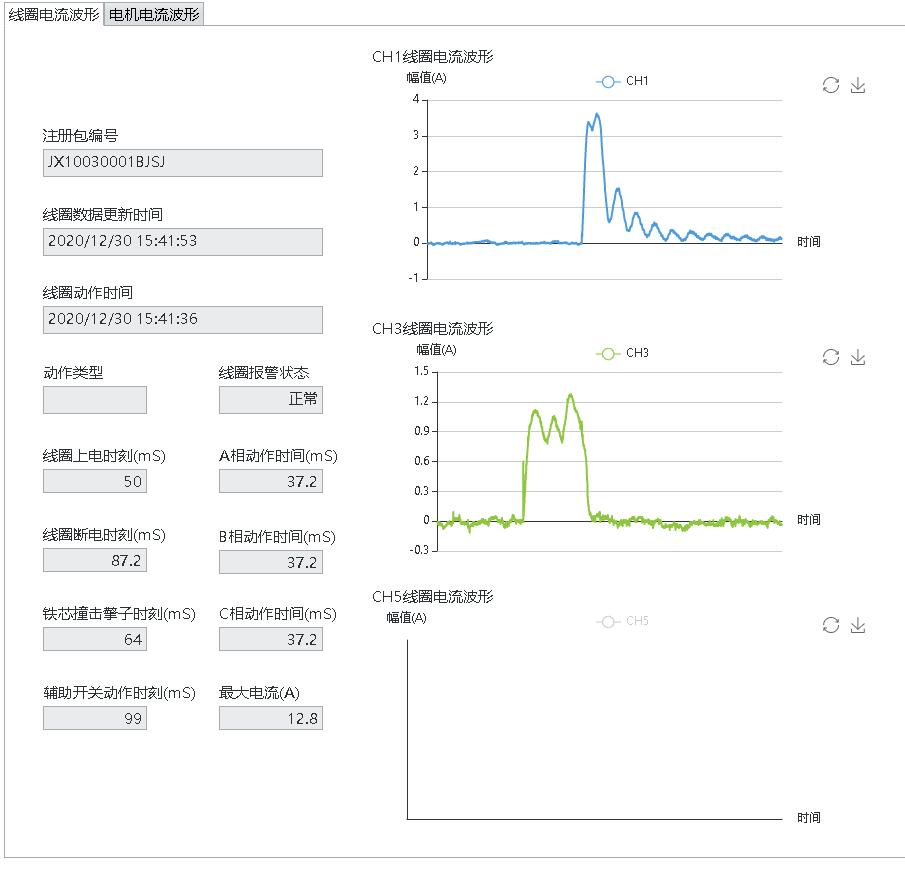

图5 数据展示界面（参考）
