  • 1、简述
    1.1 YJ-5500的功能

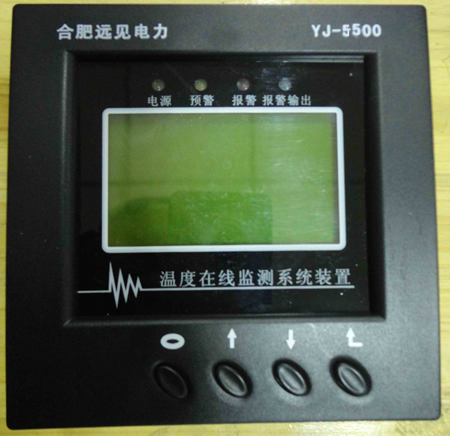

    YJ-5500系列电气接点在线测温装置是一款用于高中低压电力系统(110KV，6—35KV和0．4KV)和对温度有较高要求电气接点设备的智能化装置。它集在线温度测量、数据采集、数据分析和控制功能于一体的现代化高科技产品。其各项技术指标均能到达国际标准，YJ-5500系列电气接点在线测温装置具有在线采集温度接点数可设定，数据中续单元可根据现场情况而可选。该装置提供通讯接口可与计算机监控系统连接，支持RS485接口MODBUS通讯协议或多种协议，波特率可选。1.2 YJ-5500的特点
    1.2.1 YJ-5500有以下部份组成
        ·仪表控制终端，具有数据显示和设定功能，可当地查看运行状态，可查看或设定运行参数；
    ·数据接收器，配有由1至3路；
    ·温度数据采集器，配有由3至9路；
       ·上位机软件（选配）和通讯协议数据包；
    1.2.2 安全性高，可靠性好
      YJ-5500在设计过程中采用了多种抗干扰措施，能够在电力系统中稳定运行。静电放电抗扰符合4级；电快速瞬变脉冲群抗扰性符合4级，高压冲击抗扰符合4级；浪涌抗扰符合3级；面板防护等级符合IP54；壳体防护等级符合IP20。

    1.2.3 体积小，安装方便
    YJ-5500仪表控制终端外形尺寸符合DIN96×96标准，壳体深度为78mm，采用自锁面板式安装机构，无需螺丝固定即可安装。小巧的外形和简洁的安装方式使YJ-5500的拆装非常方便；YJ-5500采集器由导轨式或螺钉安装；YJ-5500温度数据采集器由捆绑式安装，无须打孔和使用安装工具，调试和安装非常方便。。
    1.2.4 系统接线方便灵活
    系统接线方式简单，人性化，不须有专业知识就可以安装。
    1.2.5 显示直观、操作简便
    大尺寸专用液晶模块可以实时显示多项信息，配合明亮的背光，使操作者在光线差的情况下也能准确阅读数据。操作方式人性化，操作者能在短时间内掌握，阅读数据和参数设置等操作将变得简单易行。

    2、安装、接线与配置
     本章详述YJ-5500的安装方法、接线和配置，在安装前请仔细阅读。
    2.1 尺寸与安装
    2.1.1 装置的机械尺寸(开孔尺寸：91X91)
    (单位：毫米)
    2.1.2 安装方式
    1）  YJ-5500采用面板式安装，固定在开关柜面板
    2）  考虑到接线长度，面板后要有l00毫米的深度用于容纳YJ-5500。实际安装中，一般需要后部有一定的空间(至少为130×130×100
    毫米)，以便于安装和接线。
    3）安装时，应先将YJ-5500两边的安装卡松开取下，将YJ-5500于面板前方推放入安装孔内，然后从后方沿装置的沟槽将安装卡安上并使之挤紧面板， 此时装置将牢固地固定在面板上。
    2.1.3 安装注意事项
    1）本产品内部无用户可调元器件，安装时请勿拆开。
    2）不要带电作业。
    3）运行时应满足环境温度在-20℃～70℃，湿度在0～95％，大气压 在70kPA～ 106kPA之间。避免将装置置于强干扰源、辐射源、热源附近及粉尘多的地方。

    2.2 接线与配置
    2.2.1 端子定义
    YJ-5500的背面共有2组接线端子，端子示意图如图3所示：
    图3接线端子示意图(后视)

    端子的定义如下表：
    端子号
    符号
    说明
    建议用线截面积（平方毫米）
    1
    RS485A
    RS——485+
    2.5单芯线
    2
    RS485B
    RS——485-
    2.5单芯线
    3
    信号输入(黄)
    接点测温采集器输入
    0.2
    4
    地(黑)
    0.2
    5
    VCC(红)
    0.2
    6
    DO12
    声报警输出
    2.5单芯线
    7
    DO11
    2.5单芯线
    8
    DO22
    光报警输出
    2.5单芯线
    9
    DO21
    2.5单芯线
    10
    空


    11,12
    AC220V（L），
    AC220V（N），
    工作电源
    2.5
    13,14,15
    空


    16,17,18
    空


    19,21
    空


    20，22
    T+，T-
    环境温度传感器
    0.25
    2.2.3 通讯连接（以RS485接口为例）
    YJ-5500在线形连接方式下应考虑阻抗匹配，匹配电阻的阻值大约在确100－120Ω。
    2.2.4 接线注意事项
    1）通讯线必须采用屏蔽双绞线。通讯线的RS485A，RS485B不能接反。
    2）当通讯连接采用线形连接方式时，应在位于通讯电缆起点和终点处的RS485A与RS485B端子之间分别接入l00～120欧姆的线路匹配电阻。
    3）波特率为1200bps, 2400bps,4800bps,9600bps可以设置，电缆长度<1200米。
    3、技术参数和主要功能
    3.1 主要功能:
    1) 多路电气接点在线温度实时数据显示。
    2) 报警温度上下限设定数据显示。
    3) 多路电气接点在线温升数据显示。
    4) 事件记录功能: 记录最近十次超高温报警数据,超高温报警数据,所有收据均带有时标记录。
    5) 当前日期、时间，日期和时间具润年自动转换功能。
    6) 通讯地址和波特率设定功能。
    7) 电气接点测量温度在线补偿功能。
    8) 无采集终端数据信报警功能。
    9) 电气接点测量温度数剧月统计和分析报表功能，用户根据统计分析报表和温升数据可以判断电气接点是否老化，过流和接触不量等原因。
    10）设备自检功能和自动恢复功能：当本设备在运行过程中由于外在的干扰和恶劣环境时，本设备能够自动起用备份程序而自动恢复正常功能。
    11）现场环境温度测量功能
    12）数据通讯功能，所有数据都能通过数据总线上传到上一级采集器或者上传到上位机系统。
    3.2 技术指标:
    1) 系统电源：交流186V ~220V
    2) 测温通道：单机系统支持3-9个温度采集点，最大为250个温度采集点。
    3) 仪表工作环境温度：-20℃~80℃。
    4）仪表工作环境湿度：≤95%RH
    5）报警输出口：无源节点输出
    6）电池使用寿命：3-5年
    7）通讯接口：RS-485（隔离）
    8）发射模块与接受模块间距离：红外5米，无线50米
    9)接受模块与主机：≤10米
    10)RS-485通讯距离：<1200米
    11)温度测量范围：0～150℃
    12)精度：≤±2%
    13)分辨率：1℃
